Hoe kies je de juiste keerklep
Om de juiste terugslagklep voor uw toepassing te kunnen kiezen, zijn er een aantal selectiecriteria waarmee u rekening moet houden.

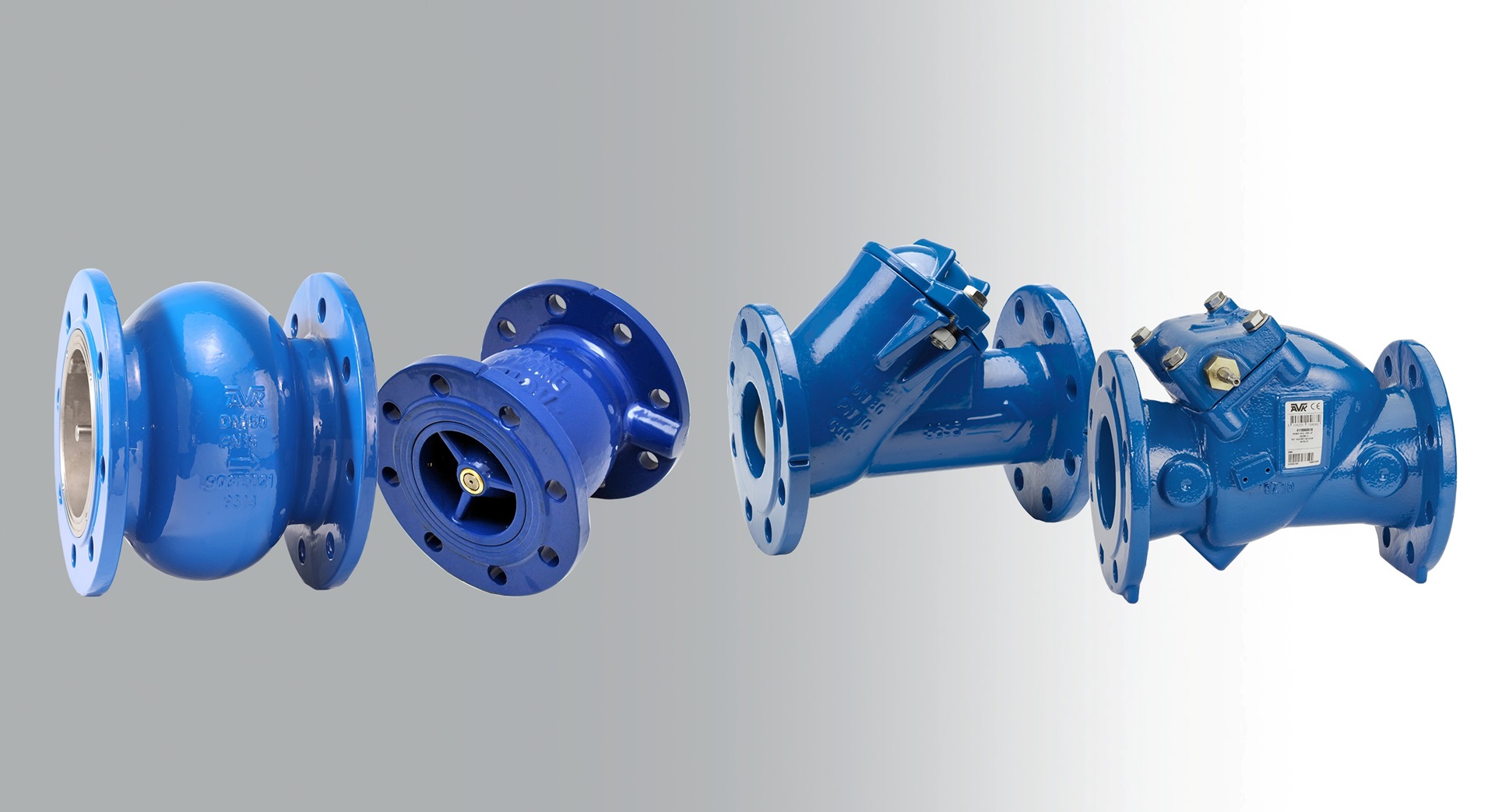

Soorten keerkleppen
Het selecteren van het juiste type, maat en specificatie van keerkleppen is afhankelijk van de bedrijfsomstandigheden en belangrijk om een soepele, probleemloze en langdurige werking met een laag energieverbruik te garanderen. Hoewel standaard keerkleppen voor veel systemen voldoende zijn, vereisen pompsystemen vaak een nauwkeurige selectie van de juiste keerklep om een optimale werking te garanderen en problemen door terugstroming aan te pakken.

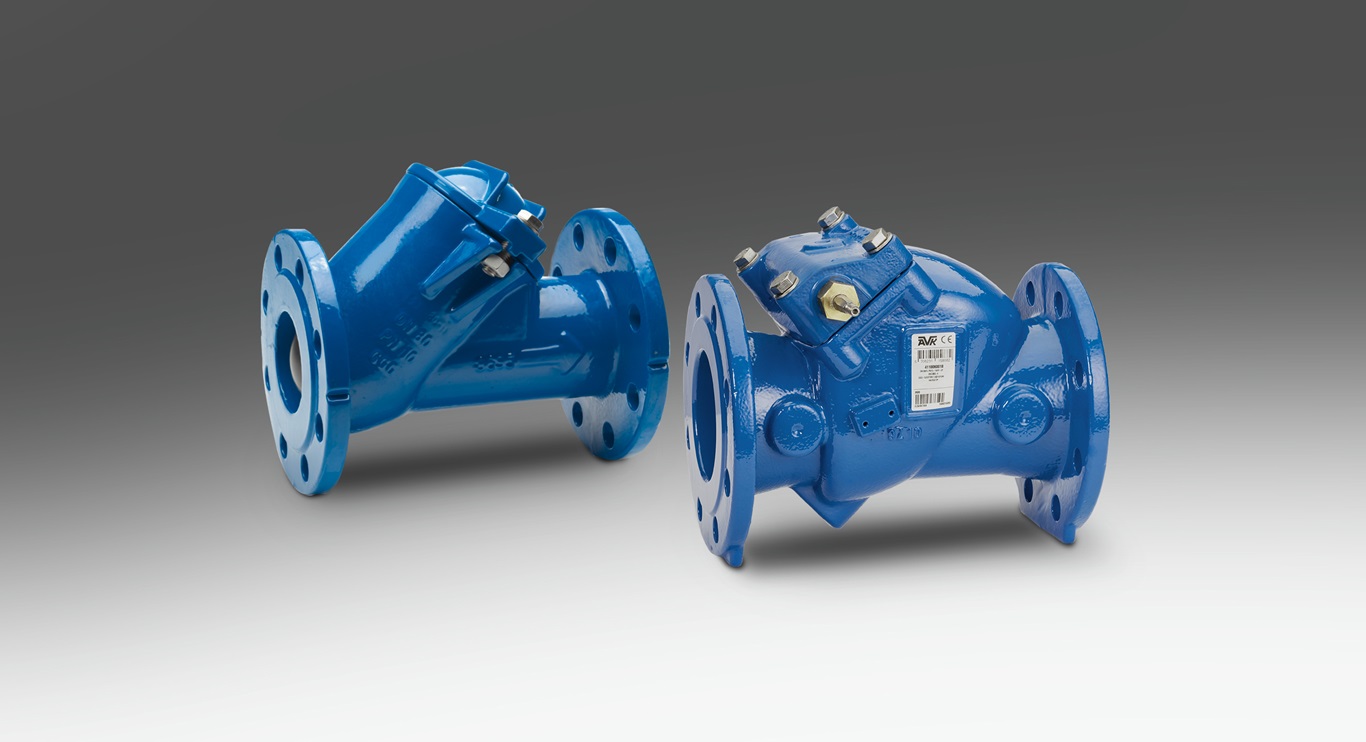

Balkeerkleppen
Over het algemeen zijn balkeerkleppen eenvoudig en kosteneffectief. Hun compacte ontwerp en het feit dat ze geen externe onderdelen hebben, maken ze zowel betaalbaar als zeer betrouwbaar. Ze hebben echter geen open/dicht-indicator, wat in bepaalde toepassingen een nadeel kan zijn.
Vanwege hun gladde doorlaatontwerp worden balkeerkleppen vaak gebruikt in afvalwatertoepassingen. De volledig en gladde doorlaat zorgt voor een ononderbroken stroom, waardoor vaste afzettingen aan de onderkant van de klep worden voorkomen. Bovendien elimineert het zelfreinigende mechanisme van de roterende bal het risico dat onzuiverheden aan de bal blijven kleven.
Ga voor meer informatie naar de pagina over balkeerkleppen.
Terugslagkleppen
Terugslagkleppen zijn de meest voorkomende keerkleppen. Ze zijn goedkoop en werken volledig op basis van stroming en druk, zonder externe energie of besturing nodig te hebben. Terugslagkleppen zijn verkrijgbaar met open/dicht-indicatoren en kunnen worden uitgerust met een hefboom en gewicht of een hefboom en veer voor visuele monitoring, of met apparaten die digitale feedback mogelijk maken.
Het ontwerp van de terugslagklep biedt een volledige doorlaatopening, waardoor drukverlies wordt geminimaliseerd. De terugslagkleppen zijn ideaal voor systemen met een laag risico op drukgolven. Vanwege hun ontwerp worden ze vaak gebruikt in water- en afvalwatertoepassingen.
Ga voor meer informatie naar de pagina over terugslagkleppen.
Terugslagkleppen, type "vlinder"
Terugslagkleppen, type "vlinder" lijken op excentrische vlinderkleppen. De schijf is gemonteerd op een as die excentrisch is gepositioneerd ten opzichte van de horizontale en verticale middellijn van het huis.
De dubbele excentriciteit van de as zorgt ervoor dat het onderste gedeelte van de schijf een groter deel van het stromingsgebied inneemt, waardoor de schijf bij zeer lage debieten kan openen. Daarom zijn Terugslagkleppen, type "vlinder" zeer geschikt voor pompsystemen met lage debieten en pulserende stromen.
Vanwege de inwendige assen die zich in de stroom bevinden, worden de terugslagkleppen, type "vlinder" gebruikt voor toepassingen met water en behandeld afvalwater. Terugslagkleppen, type "vlinder" zijn zeer geschikt om het risico op waterslag te verminderen.
Ga voor meer informatie naar onze product pagina over terugslagkleppen, type "vlinder."
Terugslagkleppen, type "vlinder" met schuine zitting
De terugslagklep type “vlinder” met schuine zitting zijn ontworpen om beter bestand te zijn tegen waterslag. Deze terugslagklep heeft een dubbele excentrische as positie en een grotere zittingshoek. Dit ontwerp verkort de klepslag, waardoor de sluitingstijd wordt verminderd.
Hydraulische dempers worden aanbevolen, met name voor installaties op pompstations met frequente klepopeningen en -sluitingen. De demper zorgt voor een gecontroleerde klepsluiting door kinetische energie af te voeren, waardoor het risico op waterslag aanzienlijk wordt verminderd. De klepschijf sluit snel over de eerste 85% van zijn hoekverplaatsing voordat hij de hydraulische demper raakt. De demper voert vervolgens de kinetische energie van de schijf af en dwingt deze iets te openen. De schijf sluit totdat deze weer contact maakt met de demper, en dit dempt de schijf totdat deze terugkeert naar zijn volledig gesloten positie, waardoor de terugslagklep wordt afgedicht.
Ga voor meer informatie naar onze product pagina terugslagklep, type "vlinder" met schuine zitting
"Nozzle" terugslagklep
Bij het ontwerp van "Nozzle" terugslagkleppen (veerbelaste terugslagkleppen) is de klepschijf verbonden met de spindel die langs de centrale horizontale as beweegt. Tussen de schijf en de diffusorhuls is een veer geplaatst. Wanneer de stroom de terugslagklep binnenkomt, reageert de hydraulische kracht die op de voorkant wordt uitgeoefend tegen de veer, waardoor de veer wordt samengedrukt en de terugslagklep kan openen. Wanneer de stroom stopt, dwingt de veer de schijf om terug te keren naar de gesloten positie.
Door de veer ondersteunende sluiting en de korte lineaire klepslag, is de "nozzle" terugslagklep één van de snelst werkende terugslagkleppen die beschikbaar zijn en wordt deze vaak gebruikt in pompsystemen waar waterslag een potentieel probleem is. De schijf staat constant in de directe stroomlijn, wat kan resulteren in een iets hoger drukverlies vergeleken met een standaard terugslagklep.
Ga voor meer informatie naar onze product pagina "nozzle" terugslagklep
Waarop moet u letten bij het kiezen van uw terugslagkleppen?
Het kiezen van de ideale terugslagklep voor uw toepassing hangt af van verschillende selectiecriteria. Geen enkel type terugslagklep is geschikt voor elke situatie, en de onderstaande factoren zijn essentieel om te overwegen. Ze zijn echter niet allemaal even belangrijk voor alle toepassingen. Door deze factoren te evalueren in relatie tot de systeemvereisten, kun je een terugslagklep selecteren die betrouwbare prestaties, minimaal onderhoud en operationele efficiëntie op lange termijn garandeert.
Vloeistofcompatibiliteit
Alle terugslagkleppen die in dit artikel worden genoemd, zijn ontworpen voor toepassingen in water en behandeld afvalwater. Bij toepassingen voor ongezuiverd afvalwater /rioolwater kan de aanwezigheid van vaste stoffen echter de prestaties van de klep beïnvloeden, waardoor zorgvuldige overweging van ontwerp en materiaalcompatibiliteit noodzakelijk is.
Stromingseigenschappen
Snelle sluiting van een terugslagklep kan stroomopwaarts gelegen apparatuur, zoals pompen, beschermen tegen schade. Echter, de snelle sluiting zal niet beschermen tegen de drukgolven die worden veroorzaakt door het starten en stoppen van pompen. Als de klep snel opent (en sluit), zal de stroming snel veranderen en daarmee de kans op drukgolven vergroten. Houd rekening met de stromingsdynamiek van je systeem om een klep te kiezen die deze risico’s effectief vermindert.
Drukverlies
Drukverlies wordt beïnvloed door de vloeistofsnelheid en het klepontwerp. Kleppen met onbeperkte openingen minimaliseren drukverlies, terwijl ontwerpen met smallere doorgangen de vloeistofsnelheid verhogen en daardoor het drukverlies vergroten. Er zijn verschillende waarden voor drukverlies, waaronder zeta-waarden, Kv- en Kvs-waarden.
Total-cost-of-ownership
De kosten voor uw terugslagklep kunnen uit meer bestaan dan alleen de aanschafprijs. Lange termijnkosten zoals onderhoud, energiekosten en apparatuur bescherming (van bijvoorbeeld pompen) kunnen net zo belangrijk of zelfs belangrijker zijn dan de aankoopprijs en installatiekosten.
In het algemeen geldt: hoe eenvoudiger de klepconstructie, hoe lager de onderhoudseisen. Hoe hoger de Kv-waarde, hoe lager het energieverbruik. Hoe hoger de prestaties, hoe beter het beschermingsvermogen.
Terugslagcapaciteit
Het sluiten van een terugslagklep kan drukgolven beïnvloeden. De eerste wanneer de pomp stopt, waardoor er een drukgolf ontstaat. Ten tweede wanneer de stroming omkeert en tegen de volledig gesloten terugslagklep slaat. Als de terugslagklep te snel sluit, wordt de kinetische energie omgezet in hoge druk, waardoor de leidingen worden belast en er veel lawaai ontstaat.
Een slag klinkt alsof de schijf of de kogel van de terugslagklep de zitting raakt. Dit kan behoorlijk wat geluid maken. Het geluid wordt echter niet veroorzaakt door de fysieke sluiting, maar door een geluidsgolf die ontstaat door een drukpiek die de buiswand uitrekt.
Om te voorkomen dat de terugslagklep dichtslaat, moet de terugslagklep op een gecontroleerde manier sluiten en moet de sluiting langzaam worden vertraagd wanneer de klep bijna gesloten is. Hiervoor is extra hulpapparatuur nodig, zoals hydraulische dempers, die fungeren als een kussen voor de terugslagklep wanneer deze in zijn gesloten positie komt. De gecontroleerde sluiting laat de vloeistof door de terugslagklep gaan totdat deze sluit, waardoor er minder kinetische energie wordt omgezet in hoge druk, en er dus minder energie is om de drukgolf te voeden en in stand te houden.
Terugslagkleppen hebben de schijf in de stroomrichting, wat helpt bij een snelle sluiting en daardoor hebben ze een betere terugslagcapaciteit. Tegenwoordig hebben veel pompen echter frequentieomvormers, waardoor ze de opstart- en sluitingstijd kunnen aanpassen om het risico op waterslag te voorkomen of te minimaliseren.
