Hoe kies je de juiste keerklep
Om de juiste terugslagklep voor uw toepassing te kunnen kiezen, zijn er een aantal selectiecriteria waarmee u rekening moet houden.

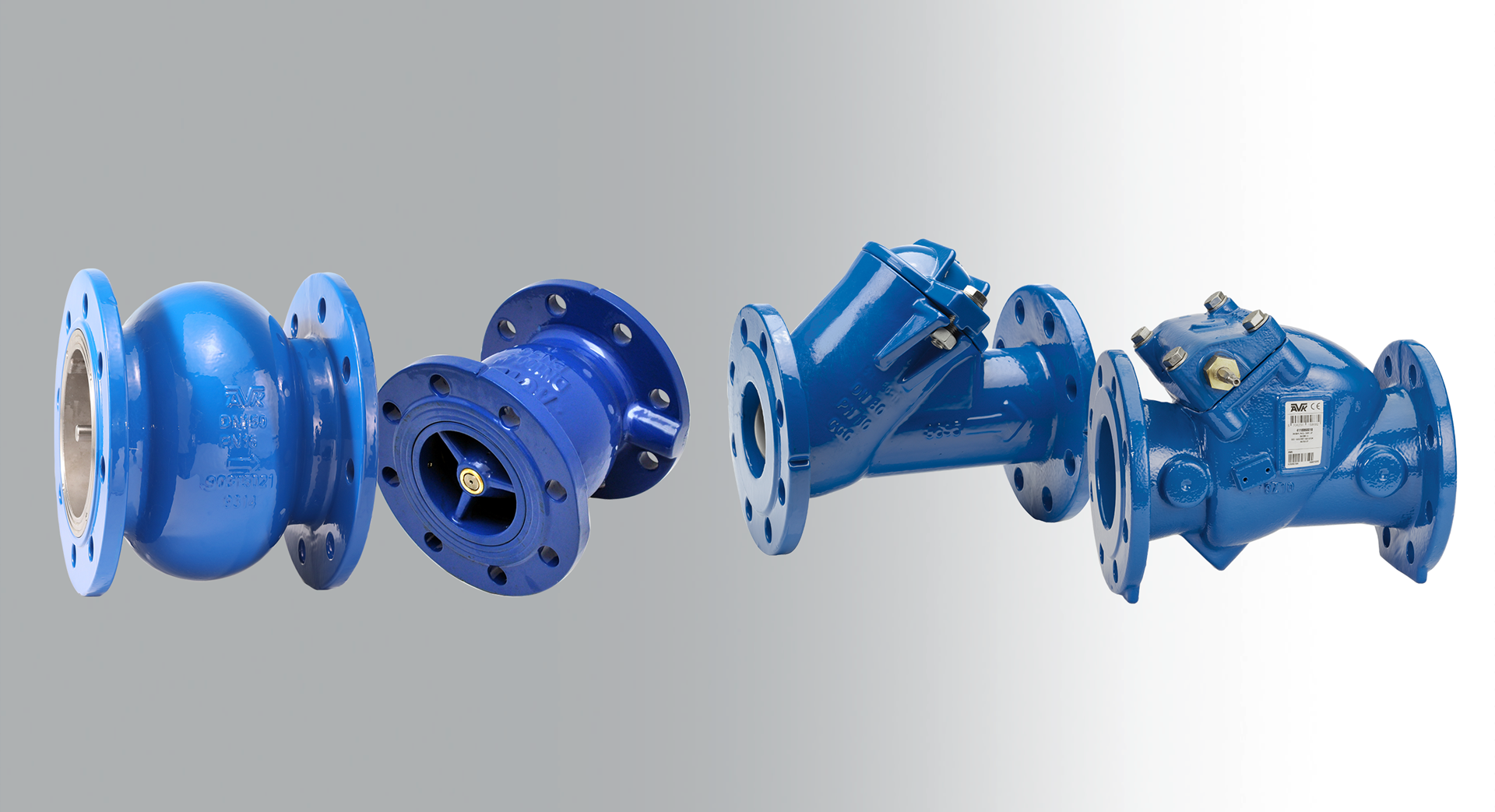

Verschillende soorten keerkleppen
Het selecteren van het juiste type, maat en specificatie van keerkleppen is belangrijk om een soepele, probleemloze en langdurige werking met een laag energieverbruik te garanderen. In veel gevallen is de snelheid van vloeistofomkering geen reden tot bezorgdheid en standaard keerkleppen zullen goed presteren. In pompsystemen kan de keuze van de juiste keerklep echter cruciaal zijn.
Balkeerkleppen
Over het algemeen zijn balkeerkleppen eenvoudig en kostenbesparend. Voordelen zijn hun compactheid en het feit dat ze geen uitwendige onderdelen hebben, wat helpt om de prijs laag en de betrouwbaarheid hoog te houden. Een nadeel kan voor sommige toepassingen zijn dat ze geen open/dicht-indicator hebben.
Vanwege hun ontwerp met vrije doorlaat worden balkeerkleppen vaak gebruikt in afvalwatertoepassingen. Een volle en gladde doorlaat zorgt voor een volledige doorstroming en er kunnen zich geen vaste afzettingen ophopen aan de onderkant van de balkeerklep. De bal draait tijdens het gebruik waardoor er geen risico bestaat dat er onzuiverheden aan de bal vast komen te zitten.
Ga voor meer informatie naar de pagina over balkeerkleppen.
Terugslagkleppen
Terugslagkleppen zijn de meest voorkomende keerkleppen. Ze zijn goedkoop en omdat ze automatisch zijn, hebben ze geen externe voeding of regeling nodig om te werken - alleen de stroom en druk bepalen de werking van de terugslagklep. Terugslagkleppen met gesloten bussen hebben geen open/dicht-indicator, maar vaak zijn de terugslagkleppen gemonteerd met hefboom en gewicht of hefboom en veer die visuele controle mogelijk maken.
Terugslagkleppen zijn verkrijgbaar met een open/dicht-indicator, en vaak zijn de kleppen gemonteerd met hendel en gewicht of hendel en veer die visuele controle mogelijk maken of met apparaten die digitale feedback mogelijk maken.
Het ontwerp van de terugslagklep zorgt voor een opening met volle doorlaat, wat hem efficiënt maakt vanwege zijn lage drukverlies eigenschappen. Terugslagkleppen worden over het algemeen gebruikt voor systemen waar het risico op drukstoten laag is. Vanwege de volle doorlaat wordt deze terugslagklep veel gebruikt in water- en afvalwatertoepassingen.
Ga voor meer informatie naar de pagina over terugslagkleppen.
Terugslagkleppen, type "vlinder"
Terugslagkleppen, type "vlinder" lijken qua uiterlijk op excentrische vlinderkleppen. De schijf wordt op zijn plaats gehouden via een as die excentrisch is gepositioneerd ten opzichte van de hartlijn van het lichaam in zowel de horizontale als verticale assen.
De dubbele excentriciteit van de as heeft tot gevolg dat het onderste gedeelte van de schijf een groot deel van het stromingsgebied inneemt. De schijf begint al te openen bij zeer lage stroomsnelheden. Terugslagkleppen, type "vlinder" worden daarom vaak gebruikt in pompsystemen met lage stroomsnelheden en voor pulserende stromingen.
Vanwege de inwendige assen die zich in de stroom bevinden, worden de terugslagkleppen, type "vlinder" gebruikt voor toepassingen met water en behandeld afvalwater. Terugslagkleppen, type "vlinder" zijn zeer geschikt om het risico op waterslag te verminderen.
Ga voor meer informatie naar onze product pagina over terugslagkleppen, type "vlinder."
Terugslagkleppen, type "vlinder" met schuine zitting
De terugslagklep met schuine zitting is beter bestand tegen waterslag. De terugslagklep heeft een dubbele excentrische as positie en een verhoogd zithoek. Dit levert een kortere klepslag op, waardoor de sluittijd van de deur korter wordt.
Hydraulische dempers worden aanbevolen, vooral wanneer de terugslagkleppen zijn geïnstalleerd op een pompstation waar hoogfrequent openen en sluiten van de klep vereist is. De klepschijf sluit snel over de eerste 85% van zijn hoekbeweging voordat hij de hydraulische demper ontmoet. De demper dissipeert vervolgens de kinetische energie van de schijf en dwingt deze iets te openen. De schijf sluit totdat deze weer contact maakt met de demper en dit dempt de schijf totdat deze terugkeert naar zijn volledig gesloten positie, waardoor de terugslagklep wordt afgesloten. Deze functie vermindert het optreden van waterslag aanzienlijk dankzij de gedempte en gecontroleerde methode van klepsluiting.
Raadpleeg onze productinformatie over de terugslagklep, type "vlinder" met schuine zitting voor meer informatie.
"Nozzle" terugslagklep
"Nozzle" terugslagkleppen (veerbelaste terugslagkleppen) zijn ontworpen met de klepschijf verbonden met de spindel die op de centrale horizontale as wordt geleid. Tussen de schijf en de diffusorhuls is een veer geplaatst. Wanneer de stroom de terugslagklep binnenkomt, reageert de hydraulische kracht die op de voorkant wordt uitgeoefend tegen de veer, waardoor de veer wordt samengedrukt en de terugslagklep kan openen. Wanneer de stroom stopt, dwingt de veer de schijf om terug te keren naar de gesloten positie.
Vanwege de veer ondersteunende sluiting en de korte lineaire klepslag, is de "nozzle" terugslagklep één van de snelst werkende terugslagkleppen die er zijn en wordt deze vaak gebruikt in pompsystemen waar waterslag een mogelijk probleem is. Omdat de schijf constant in de directe stroomlijn staat, zijn de drukverlies eigenschappen van deze terugslagklep hoger in vergelijking met die van conventionele terugslagkleppen.
Raadpleeg onze productinformatie over de "nozzle" terugslagklep voor meer informatie.
Waarop moet u letten bij het kiezen van uw terugslagkleppen?
Om de juiste terugslagklep voor uw toepassing te kiezen, moeten verschillende selectiecriteria in overweging worden genomen. Ten eerste is er echter niet één type terugslagklep dat de beste keuze is voor alle toepassingen, en de selectiecriteria zijn misschien niet even belangrijk voor alle gevallen. Enkele van de dingen waar u mogelijk rekening mee moet houden, zijn vloeistof, stromingseigenschappen, drukverlies, non-slam-eigenschappen en total-cost-of-ownership.
Vloeistof
Alle terugslagkleppen waarnaar in dit artikel wordt verwezen, zijn ontworpen voor toepassingen in water en behandeld afvalwater, maar het gebruik van de terugslagkleppen voor toepassingen in ongezuiverd afvalwater / riolering kan problemen veroorzaken. Bij het selecteren van een terugslagklep voor deze vloeistoffen, moet u overwegen hoe de aanwezigheid van vaste stoffen de werking van de terugslagklep kan beïnvloeden.
Stromingseigenschappen
Als een terugslagklep zeer snel sluit, kan deze voorkomen dat hij tegen stroom opwaartse apparatuur zoals pompen slaat. De snelle sluiting biedt echter geen bescherming tegen piekspanningen die worden veroorzaakt door het starten en stoppen van pompen. Als de terugslagklep snel opent (en sluit), zal de stroom snel veranderen en dus de kans op het optreden van pieken vergroten.
Drukverlies
Drukverlies is onder andere een functie van vloeistofsnelheid. Het drukverlies door een terugslagklep wordt bepaald door het inwendige ontwerp van de terugslagklep en de openingsgraad. Wanneer een terugslagklep is ontworpen met een beperkte (vernauwde) opening ten opzichte van de leiding, zal de snelheid door de terugslagklep toenemen, waardoor het drukverlies toeneemt. Omgekeerd, als een terugslagklep is ontworpen met minder restrictie en de boring even groot is als de leiding, zal het drukverlies kleiner zijn en zal de terugklep in de praktijk geen invloed hebben op het totale drukverlies van het systeem. Er zijn een aantal waarden voor hoofdverlies. Onder andere zeta waarden, Kv en Kvs waarden.
Total-cost-of-ownership
De kosten voor uw terugslagklep kunnen uit meer bestaan dan alleen de aanschafprijs. Voor sommige installaties zijn aanschaf en installatie de belangrijkste kosten, maar in andere gevallen kunnen onderhouds- of energiekosten even belangrijk of zelfs belangrijker zijn. Ook het beschermen van meer waardevolle apparatuur zoals bijv. pompen moet worden overwogen, en kijken naar de prestaties van de terugslagklep zal cruciaal zijn. Bij het overwegen van kosten als selectiecriterium voor uw terugslagklep, moeten de totale kosten over de levensduur van de terugslagklep in aanmerking worden genomen. Over het algemeen geldt: hoe eenvoudiger de klepconstructie, hoe lager de onderhoudseisen. Hoe hoger de Kv-waarde, hoe lager het energieverbruik. Hoe hoger de prestaties, hoe beter het beschermingsvermogen.
Niet-dichtslaande-eigenschappen
Het dichtslaan van de terugslagklep kan drukstoten negatief beïnvloeden. De eerste stap van het proces is wanneer de pomp stopt en de drukstoot begint. De tweede stap is, wanneer de stroom wordt omgekeerd, tegen de volledig gesloten terugslagklep slaan. Als de terugslagklep te snel sluit, wordt de kinetische energie omgezet in hoge druk, waardoor de leidingen onder spanning komen te staan en veel lawaai ontstaat.
Een klap klinkt alsof de schijf of de kogel van de terugslagklep de zitting raakt en behoorlijk wat geluid kan maken. Het geluid wordt echter niet veroorzaakt door het fysiek sluiten, maar door een geluidsgolf die ontstaat door een drukpiek die de buiswand uitrekt.
Om te voorkomen dat de terugslagklep dichtslaat, moet de terugslagklep op een gecontroleerde manier en langzamer sluiten wanneer deze bijna gesloten is. Om een terugslagklep langzaam te laten sluiten, is extra hulpapparatuur nodig, zoals hydraulische dempers, die fungeren als een kussen voor de terugslagklep wanneer deze in de zittende positie komt. Door deze langzamere sluiting kan de vloeistof door de terugslagklep gaan totdat deze sluit, waardoor minder kinetische energie in hoge druk verandert, en dus minder energie om de stroomstoot te voeden en in stand te houden. Er moet rekening worden gehouden met de stroomopwaartse pomp om ervoor te zorgen dat deze geschikt is voor omgekeerde spin en stroming.
Omdat terugslagkleppen de schijf in de stroom hebben, wat helpt bij een snelle sluiting, hebben ze betere niet-dichtslaande-eigenschappen. Tegenwoordig zijn veel pompen echter frequentie geconverteerd, waardoor ze de opstart- en sluitingstijd kunnen aanpassen om waterslag te voorkomen
