Terugslagkleppen

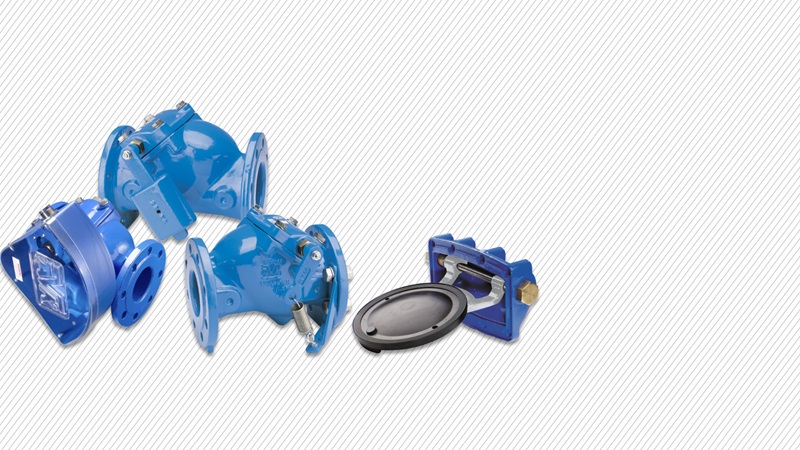

AVK biedt terugslagkleppen aan in DN 50-600 met hefboom en gewicht, hefboom en veer en optioneel met beschermkap. AVK terugslagkleppen zijn eenvoudig te onderhouden en kunnen zowel horizontaal als verticaal worden geïnstalleerd.
Wat is een terugslagklep?
Het basisprincipe van een terugslagklep is een klepschijf die gemonteerd wordt aan een scharnier of een as. Wanneer de druk in de leiding hoog genoeg is, gaat de klepschijf omhoog en is een voorwaartse stroming mogelijk. De klepschijf gaat terug in haar oorspronkelijke positie bij drukverlaging of wanneer de stroming stopt in het leidingsysteem om terugstroming te voorkomen. Het gewicht van de schijf en de terugstroom hebben invloed op de afsluiteigenschappen van de terugslagklep.

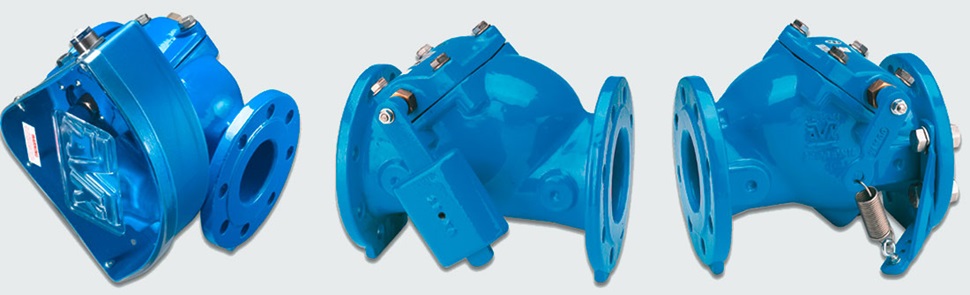

Terugslagkleppen met hefboom en gewicht of hefboom en veer
Om optimale prestaties te garanderen, zijn terugslagkleppen vaak uitgerust met een hefboom en een gewicht of een veer. Terugslagkleppen met hefboom en gewicht zijn geschikt voor installaties met een verhoogd risico op waterslag bij standaardsnelheden. Terugslagkleppen met hefboom en externe veer zijn geschikt voor systemen met hoge druk, onvoldoende tegendruk en hoge stroomsnelheden.
Vaak wordt een hefboom gemonteerd om visuele inspectie en reiniging mogelijk te maken, waardoor terugslagkleppen bijzonder geschikt zijn voor installaties op plaatsen waar personeel aanwezig is en de terugslagklep periodiek gereinigd kan worden om maximale prestaties te behouden.
Voordelen van AVK terugslagkleppen

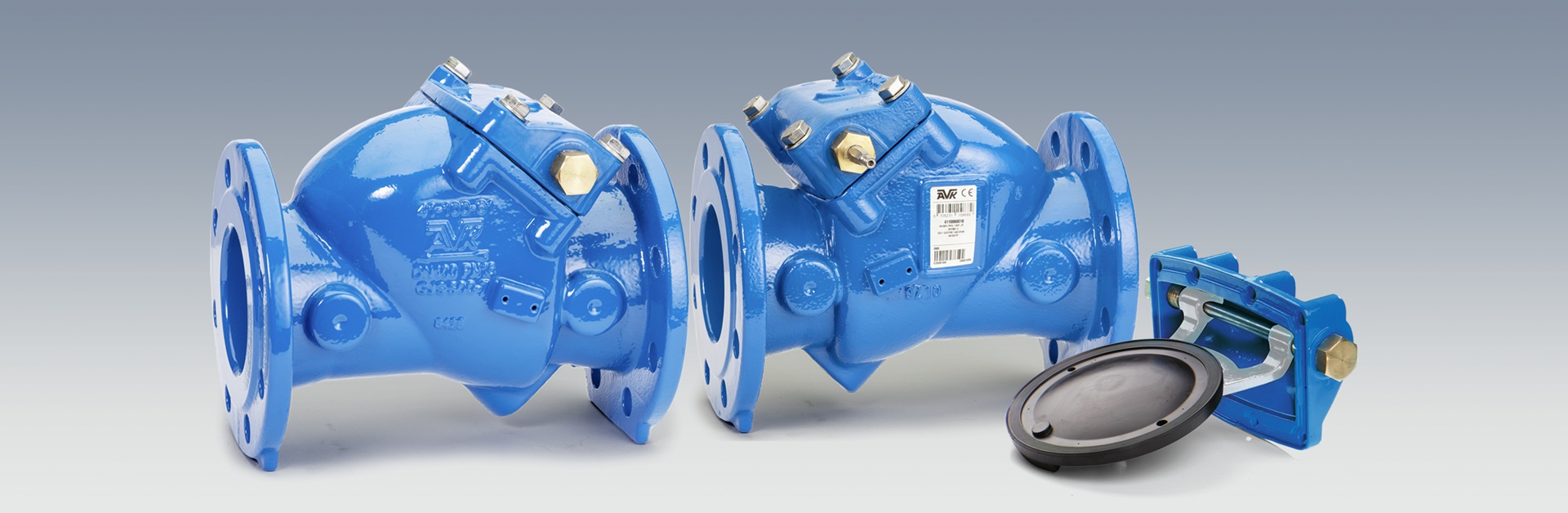

AVK terugslagkleppen zijn ontworpen voor eenvoudig onderhoud. Door enkele bouten los te draaien kan het bovendeel inclusief scharnier en schijf van het huis worden verwijderd en kan onderhoud worden uitgevoerd.
Uniek schijfontwerp
De lichtgewicht schijf met stalen inzetstuk dat volledig gevulkaniseerd is met EPDM-rubber met lipafdichting vereist een minimale kracht om de klep te openen en te sluiten. De schijf is gemonteerd in een nylon bus, waardoor lichte horizontale en verticale beweging mogelijk is om een strakke afdichting te garanderen, zelfs als er kleine onzuiverheden aanwezig zijn. De zitting is geplaatst onder een hoek van 20° om ook bij lage tegendruk een goede afdichting te bieden. Voor verhoogde duurzaamheid is het scharnier van zuurbestendig roestvrij staal stevig vastgezet rond de as met bouten om speling te elimineren. Bovendien kan het scharnier worden omgekeerd voor toepassingen met beperkte ruimte.
Waterslag voorkomen
Bij montage met hefboom en gewicht bieden de terugslagkleppen met kleine afmetingen de mogelijkheid de positie van het gewicht in te stellen door de hefboom handmatig te bewegen. Het gewicht op de hefboom kan worden aangepast om een zachte sluiting tegen de zitting te bereiken, evenals een optimale sluitsnelheid om waterslag te voorkomen. Voor extra veiligheid is een beschermkap verkrijgbaar die hefboom en het gewicht afdekt om verwondingen te voorkomen. De beschermingskap kan worden uitgerust met eindschakelaars voor bewaking op afstand.
AVK terugslagkleppen zijn beschikbaar in een zachtdichtende uitvoering in DN 50-300 en in een harddichtende uitvoering in DN 350-600.
Belangrijkste kenmerken van AVK terugslagkleppen
- Intelligent bovendeel- en schijfontwerp, gemakkelijk in onderhoud
- Schijf met stalen inzetstuk is volledig gevulkaniseerd met EPDM-rubber (tot DN 300) voor een optimale afdichting
- Lipafdichting op de schijf zorgt voor dichtheid
- Lichtgewicht schijf vereist minimale kracht om de klep te openen en te sluiten
- De schijf kan zowel horizontaal als verticaal lichtjes bewegen voor een strakke afdichting
- Scharnier stevig vastgezet rond de as met bouten om speling te elimineren en zo duurzaamheid te garanderen

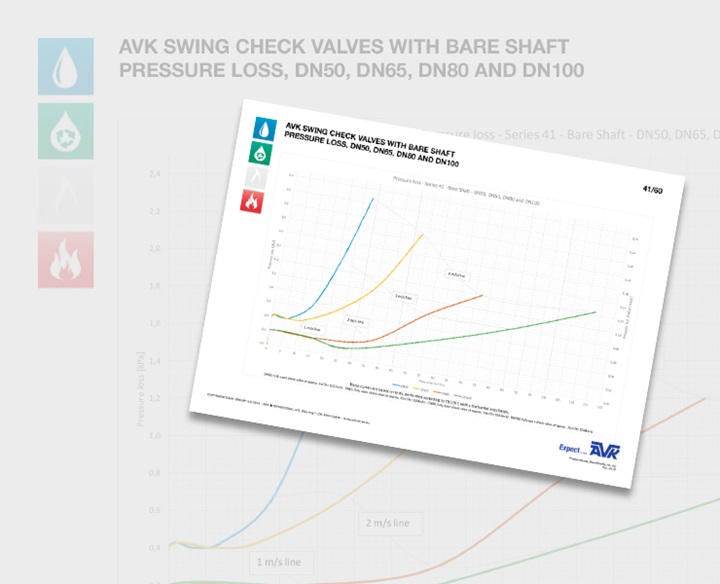

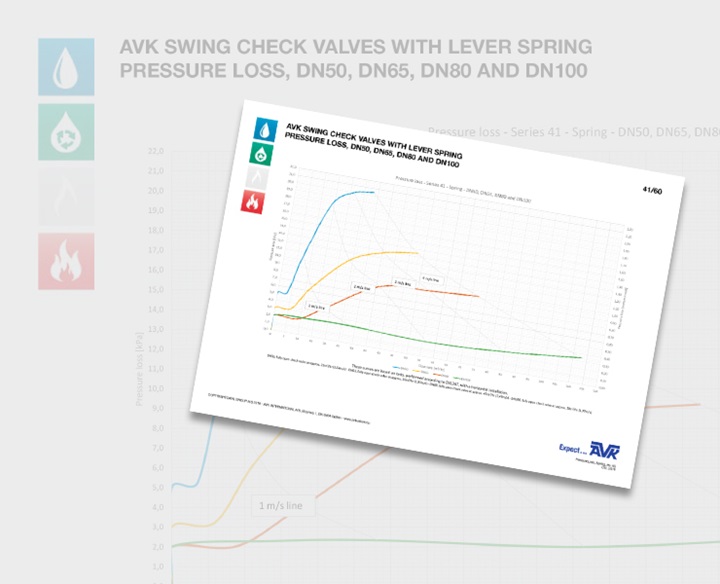

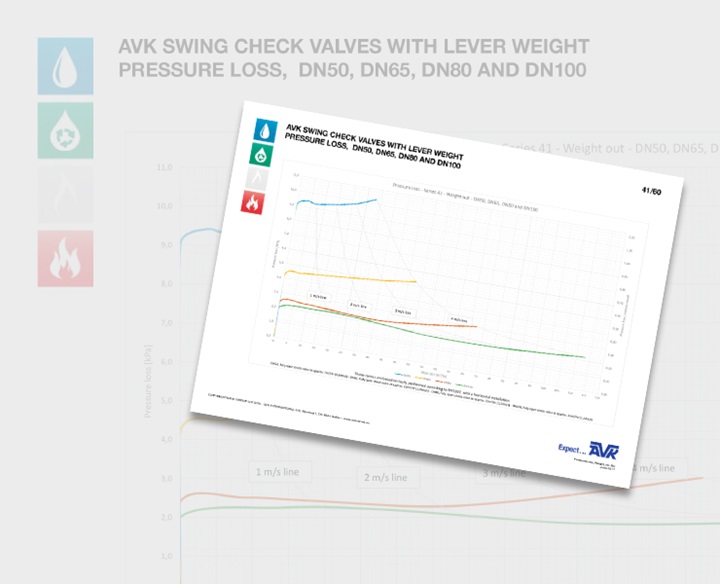

- Volledige doorlaat zorgt voor weinig drukverlies
- Nodulair gietijzer met epoxy coating volgens DIN 3476 deel 1 en EN 14901
