AVK Ondergrondse brandkraan, PN 16
Type K3, enkelvoudige afdichting, zonder insluisbeveiliging
AVK Nederland BV
Radeweg 12 8171 MD Vaassen Nederland
Ondergrondse brandkraan met enkelvoudige afdichting (K3) zonder insluisbeveiliging. Voor water en neutrale vloeistoffen tot max. 60°C
AVK serie 35 ondergrondse brandkranen zijn gelijk aan hoge kwaliteit in elk detail en voldoen aan of overtreffen de eisen van DIN/EN14339. De brandkranen zijn verkrijgbaar met een enkelvoudig of dubbel afsluitsysteem voor een blijvende afdichting van de brandkraan tijdens onderhoud. De met polyurethaan gevulkaniseerde klep dicht af tegen een messing zitting en zorgt voor een 100% zekere afdichting. Het kwalitatief hoogwaardige AVK rubber wordt gekenmerkt door een grote flexibiliteit waardoor permanente vervorming niet mogelijk is. Bij het openen sluit de klep de automatische leegloop waardoor het wegspoelen van de ondergrond vermeden wordt. Het asymetrische ontwerp zorgt voor een efficiënte leegloop en vorstbeveiliging. De ondergrondse brandkraan kan worden voorzien van verlengstukken, spindelverlengingen en klauwstoppen.
| Variant 35/00-005 | |
|---|---|
| Verbinding | Geflensd |
| Materiaal: | Nodulair Gietijzer |
| DN: | DN80 |
| PN: | PN 16 |
Kenmerken
- Vorstvrije automatische leegloop
- Radiaal afdichtende klepzitting van ontzinkingsbestendig messing
- Volledig met PUR gevulkaniseerde klep garandeert een optimale corrosiebestendigheid en een uitstekende hechting aan de metaalkern
- De klepgeleiding zorgt voor lage aandraaimomenten en een hoog weerstandsmoment
- De gemonteerde klep verzekert de gebruiker dat, bij vacuümvorming in de leiding, er géén mogelijkheid tot insluizen van vuil bestaat
- Een extra O-ring onder de zitting voorkomt migratie van het medium
- Blauwe epoxy coating volgens DIN 3476-2, GSK goedgekeurd.
Alternatief met inwendige of uitwendige emaille volgens DIN EN ISO 11177 - Kv-waarde: 136 m3/h
- Drainage: 52 sec. voor GD 1,0 mtr
- Weerstandswaarde: MOT = 105 Nm, MST = 210 Nm
Downloads

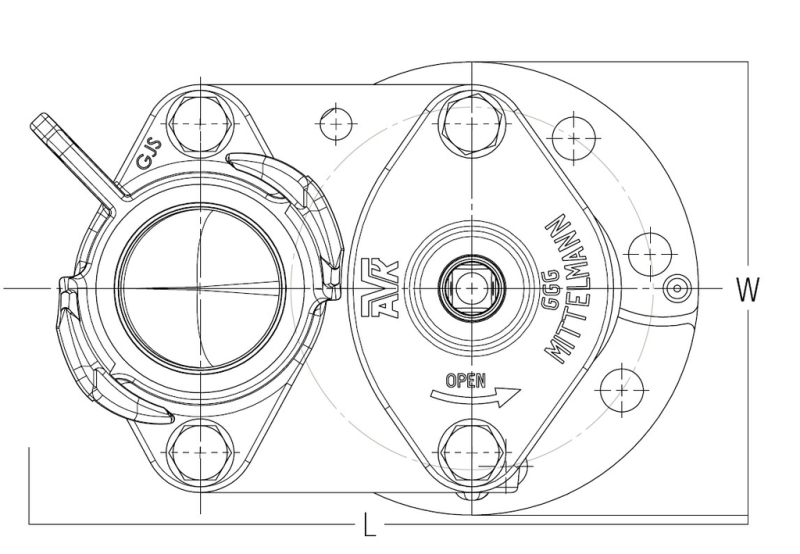

Artikelnrs. en afmetingen
| AVK artikel nr. | DN |
Gronddekking mm |
H3 mm |
W mm |
Theoretisch gewicht/kg |
|---|---|---|---|---|---|
| 35-080-00-01004 | 80 | 600 | 340 | 180 | 22 |
Onderdelen
| 1. | Uitgang | Nodulair gietijzer GJS-400-15 |
| 2. | Ketting met ring | Roestvast staal |
| 3. | Deksel | Nodulair gietijzer GJS-400-15 |
| 4. | Inbusbout | Roestvast staal A2 |
| 5. | Vuilvanger | EPDM rubber |
| 6. | O-ring | EPDM rubber |
| 7. | Pijler | Nodulair gietijzer GJS-400-15 |
| 8. | Klep | Roestvast staal 1.4021 |
| 9. | O-ring | EPDM rubber |
| 10. | Klepzittingring | Messing |
| 11. | Spindelkap | Nodulair gietijzer GJS-400-15 |
| 12. | Splitpen | Roestvast staal |
| 13. | Schraper | EPDM rubber |
| 14. | O-ring | EPDM rubber |
| 15. | Beschermkap | Nodulair gietijzer GJS-400-15 |
| 16. | O-ring | EPDM rubber |
| 17. | Spindelmoergeleiding | Nodulair gietijzer GJS-400-15 |
| 18. | Sluitring | POM |
| 19. | Spindel | Roestvast staal |
| 20. | Spindelmoer | Messing |
| 21. | Leegloop | Polyamide |
Normen
- Standaard flensboring volgens EN1092, PN 10/16
